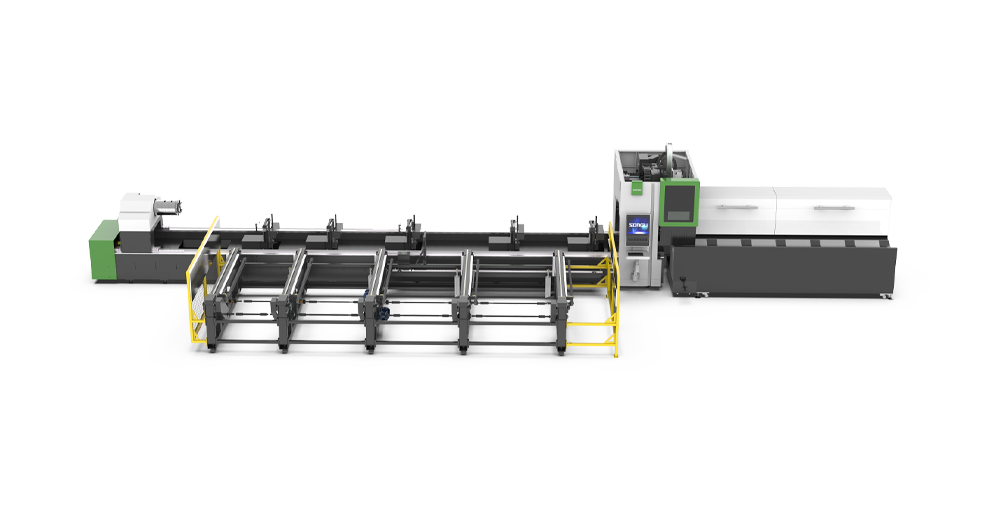

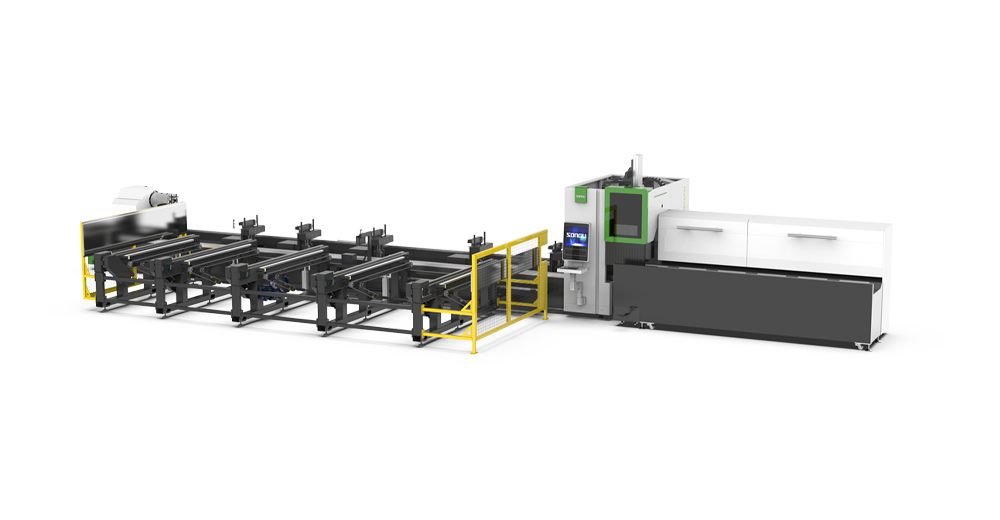

HyTube 系列两卡盘光纤激光切管机
激光功率（W）
3000~12000W
松谷激光科技HyTube 系列两卡盘光纤激光切管机，电容式光纤激光切割头，高精度伺服比例阀,精确控制切割辅助气体的气压和卡盘夹持力的大小,集成了激光切割控制专用功能模块,专业管材切割编程软件。应用于：碳钢管激光切割，不锈钢管激光切割
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功能于一身，为客户创造更多价值
-
01
采用基于Windows操作系统的柏楚FSCUT5000B数控系统，激光切管机专用平台，集成了激光切割控制专用功能模块，功能强大，人机界面好，操作简单。
-
02
专业管材切割编程软件，是数控切管机实现“全时切割、高效切割”的核心技术之一，是有效节省材料，提高切割效率的根本保证。
-
03
电容式光纤激光切割头，感应精度高、反应灵敏、性能最为稳定可靠。
-
04
独特的托管装置，在管材送进和旋转的同时，托管装置始终与管材表面保持接触，支撑力根据管材规格设定，保证有效地支撑，防止管材的下垂，减小管材旋转时的轴线摆动，提高加工精度。
-
05
管材截面自动识别系统（选配），可以多种管材混合上料，自动提示管材类型，自动调取工艺库，提示可供选择的加工程序。
-
06
全自动整捆上料功能(选配),减少操作人员数量的同时提升加工效率;
-
07
高精度伺服比例阀，精确控制切割辅助气体的气压和卡盘夹持力的大小，以达到最佳的切割效果。
详细参数
优化创新，让产品，更快，更稳定，更放心
| 型号 | HyTube 6512 | HyTube 6522 | HyTube 6532 |
|---|---|---|---|
| 激光功率(W) | 3000-12000w | 3000-12000w | 3000-12000w |
| 工作幅面(mm) | Φ20-120×6500mm | Φ20-220×6500mm | Φ20-320×6500mm |
| 外形尺寸(mm) | 12250×2350×2600mm | 12250×2350×2600mm | 12250×2350×2600mm |
| 定位精度(mm) | 0.05mm/m | 0.05mm/m | 0.05mm/m |
| 重复定位精度(mm) | 0.03mm | 0.03mm | 0.03mm |
| 最大联动速度(rpm/min) | 100m/min | 100m/min | 100m/min |
| 最大加速度(G) | 1.0G | 1.0G | 1.0G |
| 卡盘最大承重(kg) | 80kg | 200kg | 400kg |
| 管材直径范围(mm) | φ10≤圆管≤0120,□10≤方管≤□80,矩形管≤100×50,槽钢≤10#,工字钢≤10# | φ15≤圆管≤φ210,□15≤方管≤□150,矩形管≤180×100,槽钢≤20#,工字钢≤20# | φ15≤圆管≤φ310,□15≤方管≤□220,矩形管≤250×150,槽钢≤30#,工字钢≤30# |
| 整机重量(kg) | 6300kg | 4000-6000mm(带长度自动检测) | 4000-6000mm(带长度自动检测) |
