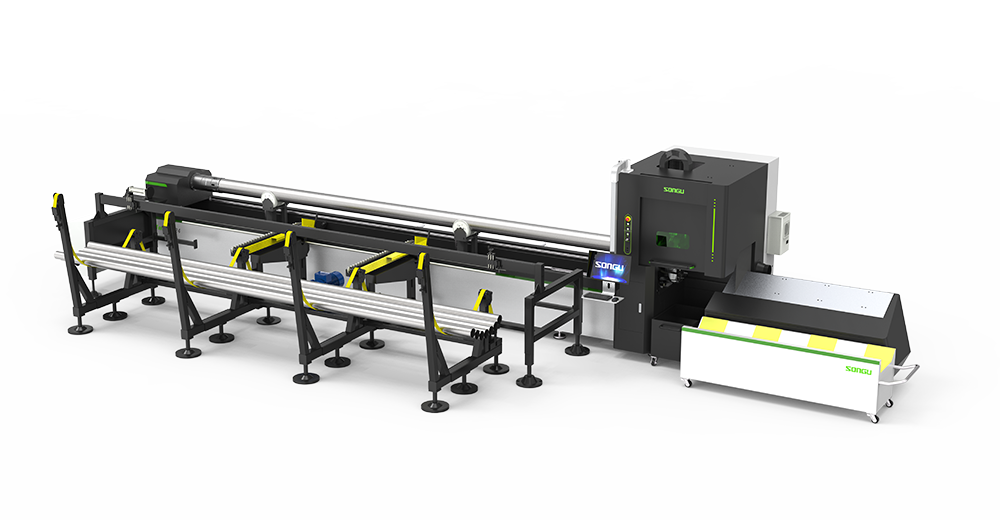

Tube系列两卡盘上料光纤激光切管机


激光功率(w)
1500-3000w/1500-6000w
松谷激光科技Tube系列两卡盘上料光纤激光切管机,设备床身采用大型龙门加工中心精密加工:经大型燃气加热合车式热处理炉,配置气动自定心卡盘,设备具有停电记忆功能,专业的排版套料软件和激光切割系统高度融合,具有独特的功能及切割效果。应用于:碳钢管激光切割,不锈钢管激光切割。
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功能于一身,为客户创造更多价值
-
01
设备床身采用大型龙门加工中心精密加工;经大型燃气加热台车式热处理炉退火最大限度地消除焊接床身的内应力,从而使设备达到更高的精度和更高的稳定性;
-
02
配置气动自定心卡盘,可实现对称独立双动夹紧,夹紧过程无需人工干预和调整,结构设计简单稳定,可夹持矩形管、圆管、椭圆管、三角形管、多边形管、工字钢和槽钢等型材;
-
03
设备具有停电记忆功能;回退切割功能;故障自动报警、紧急停机功能;故障内容自动显示功能;
-
04
专业的排版套料软件和激光切割系统高度融合,具有图形智能排版、自动定位管材中心及尖角平滑处理功能,在相贯线、打孔、尖角处理等方面具有独特的功能及切割效果。
详细参数
优化创新,让产品,更快,更稳定,更放心
型号 | 上料系统选配 | 上料系统选配 | Tube7524 | Tube6512 | Tube6524 |
---|---|---|---|---|---|
标配2抓(承载120KG) | 标配2抓(承载90KG/120KG)可根据客户实际承载增加上料凯(45KG/抓或60KG/抓) | 可根据客户实际承载增加上料抓(60KG/抓) | 1500-6000w | 1500w-3000w | 1500-6000w |
自动上料最大承载(T) | 2T | 2T | φ15-240mm×7500mm | φ10-130mm×6000mm | φ15-240mm×6000mm |
半自动上料系统(2抓6米)夹持范围 | 轻型:90KG 方管:20mm-160mm 矩形:20mm-160mm 圆管:20mm-160mm 槽钢:20mm-160mm 重型:120KG 方管:20mm-220mm 矩形:20mm-220mm 圆管:20mm-160mm 槽钢:20mm-220mm | 重型:120KG 方管:20mm-220mm 矩形:20mm-220mm 圆管:20mm-160mm | 13600*2200*2300mm | 12000*2200*2300mm | 12000*2200*2300mm |
